一、阻尼器的功用
精密機械與儀器儀表的工作過程中，常常需要定位置)產生運動，到達新的平衡。但是有些精密機械、儀器儀表的運動系統并不是立刻停在新的平衡位置，而是在此位置上住復振動，直到其能量逐漸耗散后才停在新的平衡位置上。運動系統的這種運動性質，對儀器儀表的正常工作是有影響的。如在指示儀表中，由于固定在運動系統轉軸上的指針往復振動而無法準確讀數，這給儀表使用帶來了不使；而在自動記錄儀器中，運動系統的這種振動，會使儀器記錄的數據嚴重失真。
儀器儀表的運動系統具有一定的質量或轉動慣量，如果其上裝有用來平衡轉動力矩的彈性元件，則運動系統就構成了一個具有一定固有頻率的動。為使儀器儀表能正常工作，必須設法使運動系統的固有振動很快衰減下來，而阻尼器正好是完成這一目的的裝置。因此在儀器儀表中廣泛地使用著各種阻尼器，用來衰減儀器儀表運動系統中的有害固有振動。圖12．1所示為空氣阻尼器在電工儀表中的應用，圖中軸1、指針2黑片3和游絲4等構成了運動系統，翼片3和氣室5組成了空氣阻尼器。
二、具有阻尼器的運動系統的運動特性
為了進一步說明阻尼器對儀表工作狀態的影響，尋求阻尼器的設計方法，首先應該研究運動系統的運動微分方程。由于阻尼器主要用于轉動的運動系統，故以轉動的運動系統為例，分析其運動特性和阻尼器的作用。磁感應阻尼器具有下列優點；阻尼系數大，而且容易調節(用分磁法或改變磁感應密度調節)，不怕振動，不受溫度和壓力的影響，工作可靠。缺點是；磁場會影響儀表測量機構的正常工作，運動系統上若落上鐵磁物質時，將影響儀表精度，而且成本也比較高。
三、空氣阻尼器

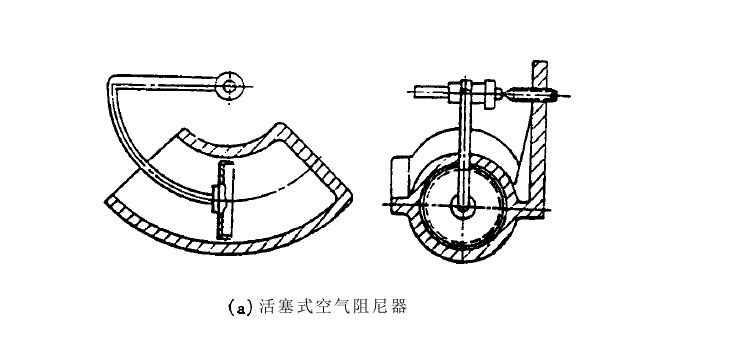

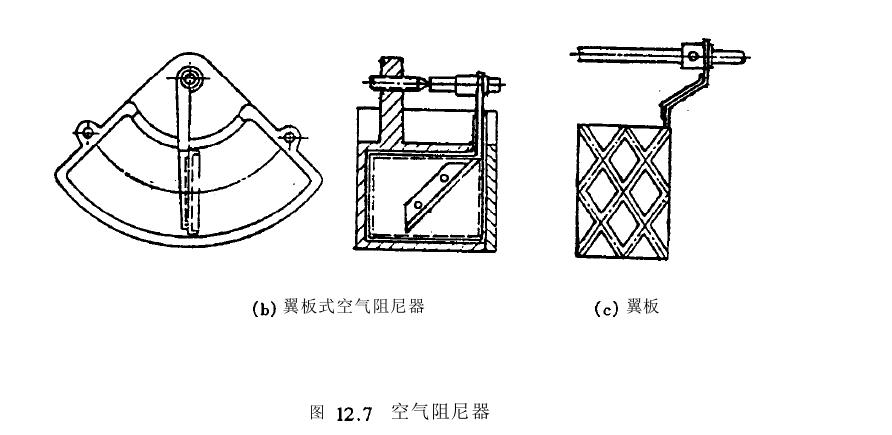

空氣阻尼器是利用空氣阻力產生阻尼力矩。常用空氣阻尼器有活塞式和翼板式兩種(圖12.7)活塞式阻尼器由活塞和氣缸組成，缸壁與活塞間留有0.1M的間隙，如圖12.7(a肌不。冀板式阻尼器由冀板和封閉的阻尼室組成，如圖12.7(b)所示。冀板通常用0.1—0.5M的鋁板模壓成型，為增大翼板的剛性，常壓制有矩形溝槽所示。翼板邊緣如制成彎折形狀，不但可增大剛性，還可將阻尼系數提高25％—30％。冀板常固定在運動系統上，與阻尼壁之間留有一定的間隙，阻尼室一般用鋁合金或塑料壓制成型，固定在儀表殼體上�？諝庾枘崞鹘Y(jié)構簡單，使用方便，阻尼系數幾乎不受溫度變化的影響，故應用較廣。但對于運動速度較大、振動頻率較高的運動系統，由于空氣的可壓縮性使阻尼作用顯著減弱而不宜采用。且不能調節，零件的機械強度較弱�？諝庾枘崞髯钸m合用于運動系統振幅大、頻率低的儀表。
四、液體阻尼器

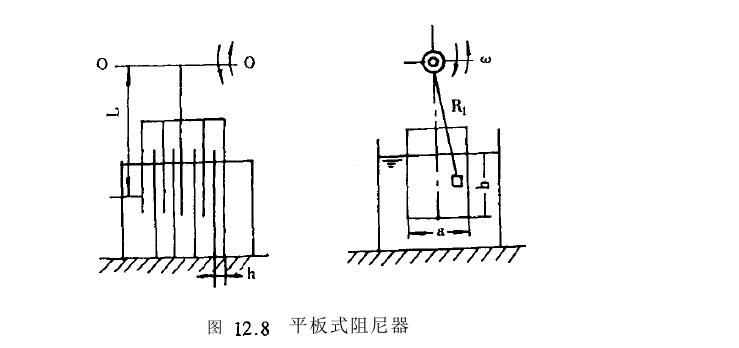

分為平板式(圖12.8)和活塞式(圖12.9)如圖12.8所示，平板式阻尼器由與運動系統固聯的動平板和與殼體固聯的靜平板組成，動平板與靜平板之間具有一定的間隙丸。動板轉動時，液體的粘性和液體與平板表面間的粘附作用，使動板與靜板之間的液體具有不同的速度，因而在液體層之間產生阻力，此阻力即為阻尼器阻尼力。而且動、靜板間的距離越小和動板速度越大，阻尼力也越大。http://www.hphzs.com
